俯视图

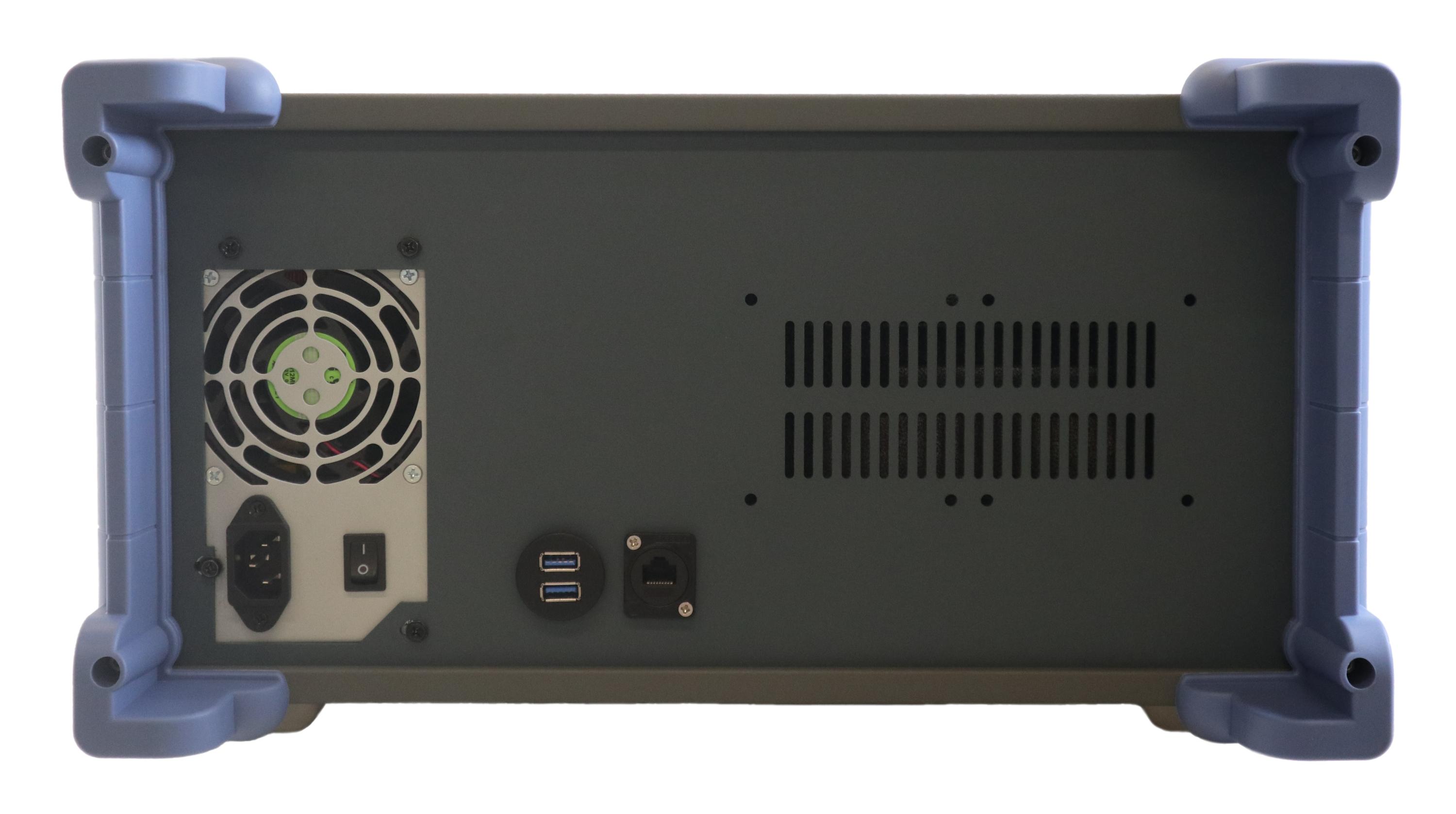

背面

1.超高灵敏度  探索噪声极限

整机具备超低噪声极限(0.01Hz2/Hz@1MHz);

可探测低至0.1Hz的极窄瞬时线宽

(*推荐用于测试线宽范围0.1Hz～100kHz的激光器)

2.极高分辨 精准分析

最高频率分辨率0.5 Hz

可精准分析低频噪声来源

3.界面简单 大屏触控

采用触屏操作，以功能划分显示区域，内嵌中英双语操作界面

整机采集、解算、显示一体化，无需上位机即可使用

4.模块升级 一网打尽

内置功率检测和自动衰减模块，可定制输入功率范围

可选配相对强度噪声测试模块，多维度分析激光噪声

基础型号适配通讯波段(1.5 μm)光源，可定制波长范围覆盖400 nm-2 μm

不同的应用场景下，该仪器通过精准适配目标频偏范围的噪声测试需求，成为推动行业技术升级的关键驱动力：

1.光纤传感网络：聚焦kHz频偏范围内的噪声特性，重点关注激光器在kHz频偏内的相位噪声和相对强度噪声性能，助力长距离、高精度分布式传感系统的稳定性提升。

2.相干光通信：针对频偏在MHz以上甚至更高频偏范围的激光器相位噪声性能测试。为800G/1.6T光模块的本底噪声设计提供数据支撑。

3.量子计算：覆盖全频段（尤其MHz关键频偏）的光源相位噪声测试，为量子比特相干时间的提升、量子门操作精度的优化提供噪声本底校准。

激光在不同频段的噪声来源不同，通过测量频率噪声，可以对激光器噪声问题进行定位；或者发现不同激光器噪声分布的差异，针对不同应用选择合适的光源。

1.激光器不同模式实测

激光器不同模式和工作状态的频率噪声不同。通过对比不同模式、电流、温度时的频率噪声可以辅助分析激光器的最佳模式和工作情况。

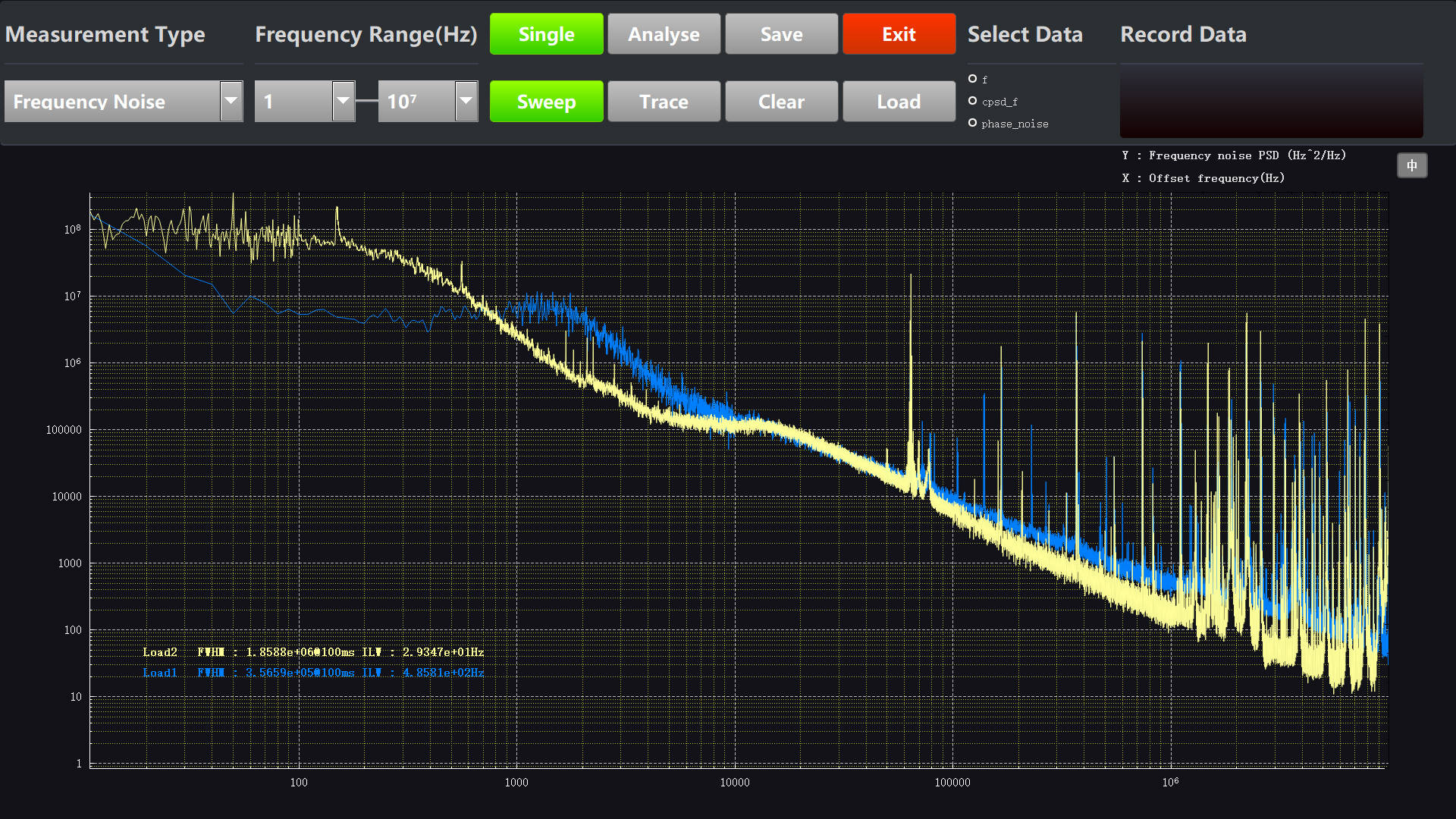

附图为同一激光器在两个不同锁定模式下的频率噪声对比。黄线的白噪声极限低于蓝线，说明该模式的损耗更小。而在略高于10 kHz处两个模式的噪声出现重叠，这些噪声很可能来自同一激光器共用的电学部分；同样在略高于1 MHz处有一簇重合的噪声峰，结合频段和线型判断，可能源于激光腔内的非线性过程。

2.不同波长光源实测

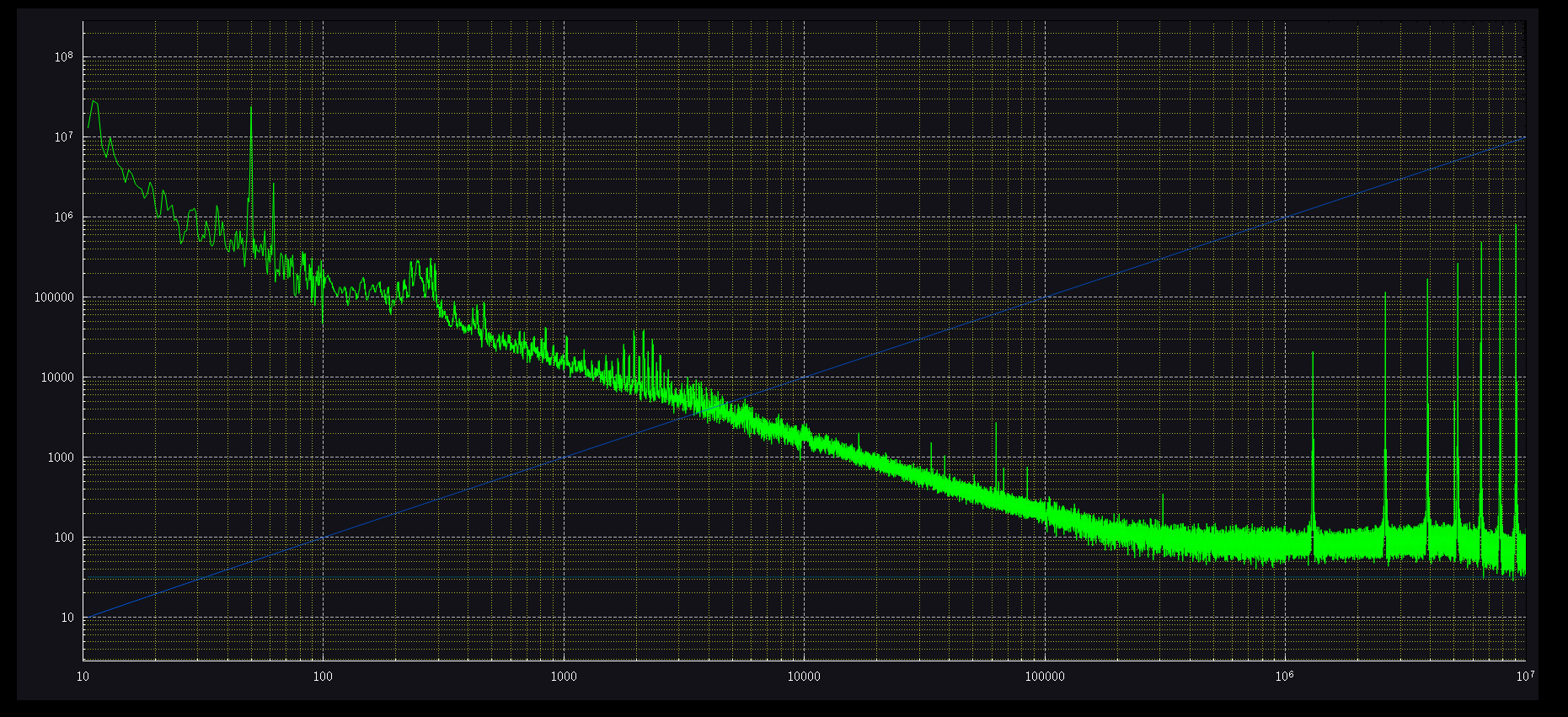

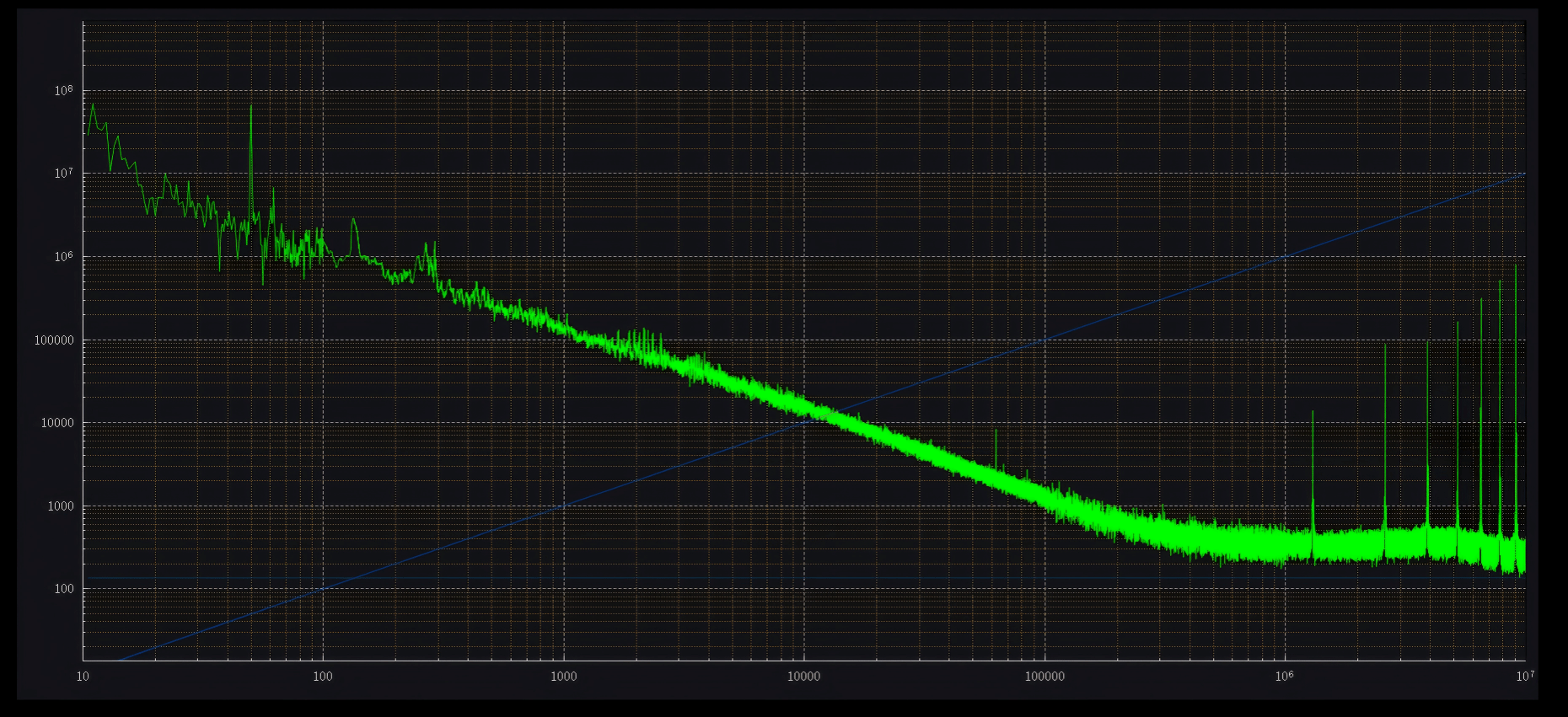

实测某1550 nm光源:

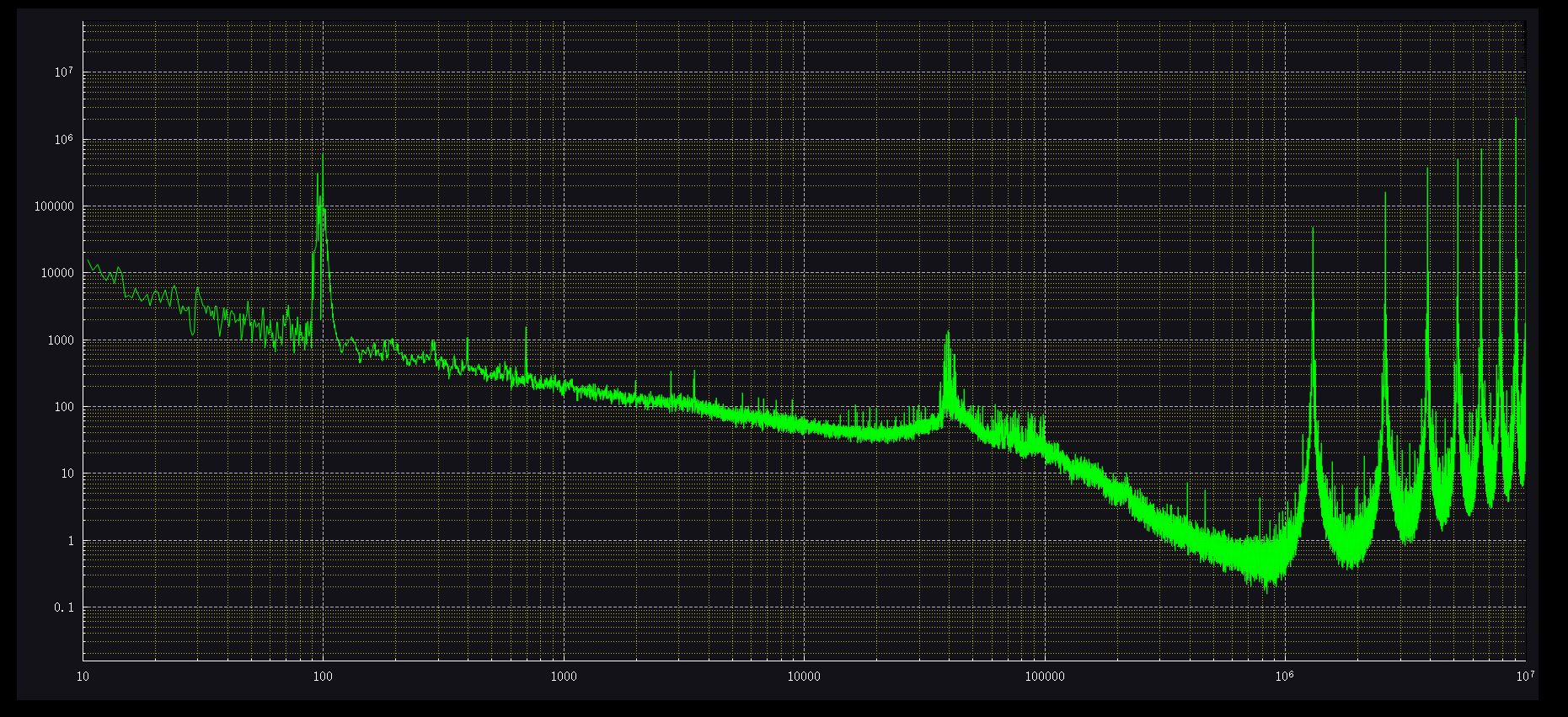

实测某1064 nm光源：

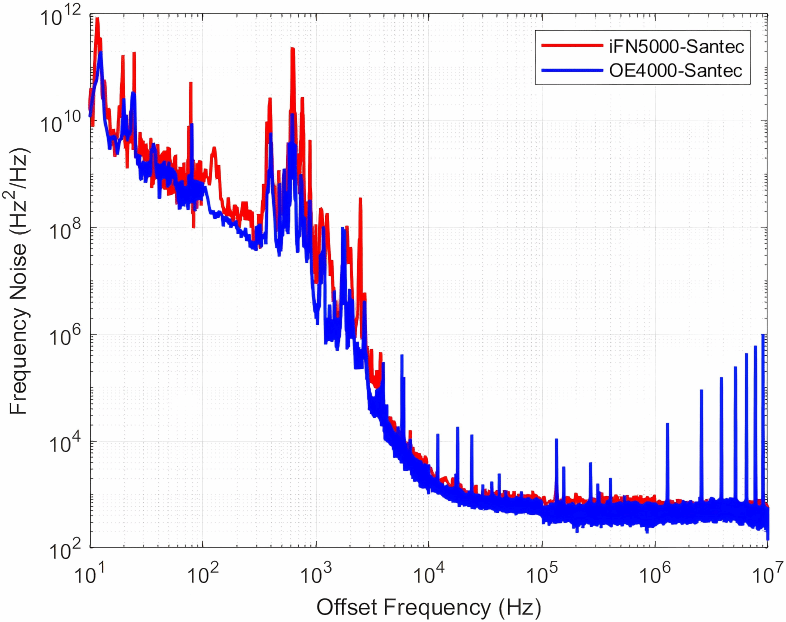

实测Santec激光器（对比OE4000结果）：

-----------------------

¹通过Beta line方法积分计算（基于文章“Simple approach to the relation between laser frequency noise and laser line shape”）

²由激光频率噪声S_v在高频测出的激光白噪声h₀*π得出。

³这是臂长差1m时的非平衡干涉仪的干涉仪相位噪声。用S_v*（2πnL/c）计算给定频率下的噪声密度。n为光纤的折射率，c为真空中的光速。表中的数值是在折射率为n＝1.46，参考臂长为1米时换算得出。

1.标准化设备销售：

团队提供标准化型号的相位噪声测试设备及配套解决方案，适用于大多数激光测试场景需求。构建全流程售前技术咨询与售后技术支持体系，涵盖设备操作规范指导与测量结果解读，确保用户在产品使用过程中获得专业的技术支撑。

2.相噪仪按需定制：

针对特殊测试需求和个性化系统集成需求，团队提供相噪仪定制化开发服务。技术团队将与用户深度协作，全面梳理具体应用场景，基于性能指标与功能规格要求，定制化设计相位噪声测试解决方案。

3.相噪仪设备租赁：

面向短期项目需求、预算约束、测试方案灵活性要求较高的客户，我们提供激光相位噪声测试仪租赁服务。用户可根据项目周期灵活选择租赁时长，有效降低初期高额投入成本。租赁设备均经专业校准、定期维护，确保租赁期间测试结果的可靠性。服务包含必要的设备操作指导与技术支持，保障测试过程的专业性。

4.激光器噪声测试：

除测试设备供应外，我们同步提供专业化激光器相位噪声测试服务。针对缺乏内部测试能力或需获取独立第三方测试报告的用户，可提交激光器样品至我司实验室。依托先进的相位噪声测试系统，技术专家团队将开展高精度、全维度的激光器相位噪声特性分析，出具标准化测试报告，为用户评估激光器性能、开展故障诊断提供科学的测试依据。

5.售前与售后服务

售前咨询与方案定制：我们团队提供详尽的产品和技术咨询服务，为您量身定制最合适的解决方案。并可提供现场演示与测试，可安排产品现场演示或提供样品测试服务，让您在购买前充分了解设备的性能和操作方式。

售后保障与维修服务：产品保修期内，若产品出现非人为因素导致的性能故障，我们提供免费维修或更换服务。若产品经技术人员检测确认为人为损坏或超出保修期，我们将提供有偿维修服务。

技术支持与响应机制：我们提供远程协助、视频会议等多种方式的远程技术支持，快速响应和解决您在使用中遇到的问题。若远程支持无法解决问题，我们将派遣专业技术人员前往现场，提供故障诊断和维修服务。
